Aaacコンダクター

売れ筋商品としてAAAC導体を使用し、GB、IEC、BS、ASTM、DINなどのさまざまな規格に準拠して製造できます。電源ケーブル分野で15年以上の経験があり、適切な製品を設計できるエンジニアチームがいます。電力プロジェクト。

お問い合わせを送る

説明

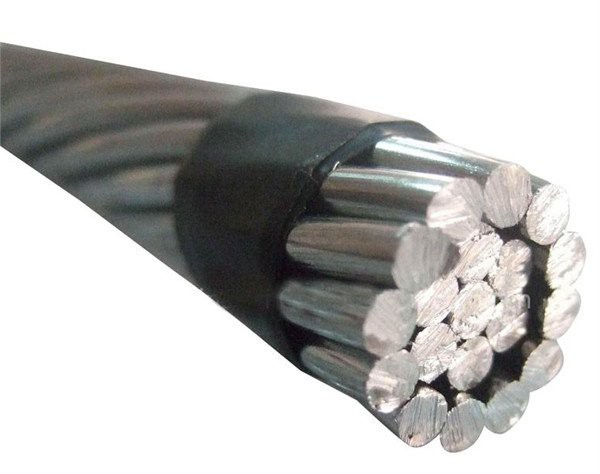

AAACAaacコンダクター-すべてのアルミニウム合金コンダクター

1.裸のAAAC導体は、通常、送電線プロジェクトに使用されます。

2.私たちはIEC、BS、DIN、ASTMのさまざまな国際規格に精通しています。私たちは顧客に非常に専門的なサービスを提供します。

3.パッキング：顧客の要求に応じて2000mまたは3000mのドラムで

4.配達：1日あたり約50kmの生産

AAACConductor（JLHA1）

標準：中国標準GB / T 1179-2008

名目エアラ mm2	コード番号	計算された面積 mm2	ワイヤーの数	直径		定格強度 KN	最大でのDC抵抗 20℃≤Ω/ km
名目エアラ mm2	コード番号	計算された面積 mm2	ワイヤーの数	ワイヤーんん	OD んん	定格強度 KN	最大でのDC抵抗 20℃≤Ω/ km
20	16	18.6	7	1.84	5.52	6.04	1.7896
30	25	29.0	7	2.30	6.90	9.44	1.1453
45	40	46.5	7	2.91	8.72	15.10	0.7158
75	63	73.2	7	3.65	10.9	23.06	0.4545
120	100	116	19	2.79	14.0	37.76	0.2877
145	125	145	19	3.12	15.6	47.20	0.2302
185	160	186	19	3.53	17.6	58.56	0.1798
230	200	232	19	3.95	19.7	73.20	0.1439
300	250	290	19	4.41	22.1	91.50	0.1151
360	315	366	37	3.55	24.8	115.29	0.0916
465	400	465	37	4.00	28.0	146.40	0.0721
520	450	523	37	4.24	29.7	164.70	0.0641
580	500	581	37	4.47	31.3	183.00	0.0577
650	560	651	61	3.69	33.2	204.96	0.0516
720	630	732	61	3.91	35.2	230.58	0.0458
825	710	825	61	4.15	37.3	259.86	0.0407
930	800	930	61	4.40	39.6	292.80	0.0361
1050	900	1046	91	3.83	42.1	329.40	0.0321
1150	1000	1162	91	4.03	44.4	366.00	0.0289
1300	1120	1301	91	4.27	46.9	409.92	0.0258

AAACConductor

標準：ASTM B399

コード名	領域		番号/線径	全径	重さ	公称破壊荷重	標準の長さ
コード名	名目	実際	番号/線径	全径	重さ	公称破壊荷重	標準の長さ
	MCM	mm2	んん	んん	Kg / km	KN	m±5%
アクロン	30.58	15.48	7/1.68	5.04	42.7	4.92	3000
アルトン	48.69	24.71	7/2.12	6.35	68.0	7.84	3000
エームズ	77.47	39.22	7/2.67	8.02	108	12.45	2000
あずさ	123.3	62.38	7/3.37	10.11	172	18.97	2000
アナハイム	155.4	78.65	7/3.78	11.35	217	23.93	3000
アマースト	195.7	99.22	7/4.25	12.75	273	30.18	2500
アライアンス	246.9	125.1	7/4.77	14.31	345	38.05	2000
ビュート	312.8	158.6	19/3.26	16.30	437	48.76	3000
カントン	394.5	199.9	19/3.66	18.30	551	58.91	2500
カイロ	465.4	235.8	19/3.98	19.88	650	69.48	2000
ダリエン	559.5	283.5	19/4.36	21.79	781	83.52	2000
エルギン	652.4	330.6	19/4.71	23.54	911	97.42	1500
フリント	740.8	375.3	37/3.59	25.16	1035	108.21	3000
グリーリー	927.2	469.8	37/4.02	28.14	1295	135.47	2500

AAACコンダクター

標準：ASTM B399

領域		番号/線径	全径	重さ	公称破壊荷重	20℃での最大DC抵抗	標準の長さ
名目	実際	番号/線径	全径	重さ	公称破壊荷重	20℃での最大DC抵抗	標準の長さ
AWGまたはMCM	mm2	んん	んん	Kg / km	KN	Ω/ km	m±5%
6	13.30	7/1.554	4.67	37	4.22	2.5199	3500
4	21.15	7/1.961	5.89	58	6.71	1.5824	3000
2	33.63	7/2.474	7.42	93	10.68	0.9942	2500
1/0	53.48	7/3.119	9.36	148	16.97	0.6256	2000
2/0	67.42	7/3.503	10.51	186	20.52	0.4959	3500
3/0	85.03	7/3.932	11.80	234	25.86	0.3939	3000
4/0	107.23	7/4.417	13.26	296	32.63	0.3119	2000
250	126.66	19/2.913	14.57	349	38.93	0.2642	2000
300	152.10	19/3.193	15.97	419	46.77	0.2199	3000
350	177.35	19/3.447	17.24	489	52.25	0.1887	3000
400	202.71	19/3.686	18.43	559	59.74	0.1650	2500
450	228.00	19/3.909	19.66	629	67.19	0.1467	2000
500	253.35	19/4.120	20.60	698	74.64	0.1321	2000
550	278.60	37/3.096	21.67	768	83.80	0.1202	2000
600	303.80	37/3.233	22.63	838	91.38	0.1102	2000
650	329.25	37/3.366	23.56	908	97.94	0.1016	2000
700	354.55	37/3.493	24.45	978	102.20	0.0944	3500
750	380.20	37/3.617	25.32	1049	109.60	0.0880	3000
800	405.15	37/3.734	26.14	1117	116.80	0.0826	3000
900	456.16	37/3.962	27.73	1258	131.50	0.0733	3000
1000	506.71	37/4.176	29.23	1399	146.10	0.0660	2500

AAAC導体ケーブル

標準：BS EN50183

コード名	計算された面積	ワイヤーの数	直径		重さ	定格強度	最大DC 20℃での抵抗
コード名	計算された面積	ワイヤーの数	ワイヤー	条件	重さ	定格強度	最大DC 20℃での抵抗
	mm2		んん	んん	Kg / km	KN	Ω/ km
箱	18.8	7	1.85	5.55	51.4	5.55	1.7480
アカシア	23.8	7	2.08	6.24	64.9	7.02	1.3828
アーモンド	30.1	7	2.34	7.02	82.2	8.88	1.0926
シダー	35.5	7	2.54	7.62	96.8	10.46	0.9273
ヒマラヤスギ	42.2	7	2.77	8.31	115.2	12.44	0.7797
モミ	47.8	7	2.95	8.85	130.6	14.11	0.6875
ヘーゼル	59.9	7	3.30	9.90	163.4	17.66	0.5494
松	71.6	7	3.61	10.8	195.6	21.14	0.4591
ホリー	84.1	7	3.91	11.7	229.5	24.79	0.3913
柳	89.7	7	4.04	12.1	245.0	26.47	0.3665
オーク	118.9	7	4.65	14.0	324.5	65.07	0.2767
桑	150.9	19	3.18	15.9	414.3	44.52	0.2192
灰	180.7	19	3.48	17.4	496.1	53.31	0.1830
エルム	211.0	19	3.76	18.8	579.2	62.24	0.1568
ポプラ	239.4	37	2.87	20.1	659.4	70.61	0.1387
シカモア	303.2	37	3.23	22.6	835.2	89.40	0.1095
ウパス	362.1	37	3.53	24.7	997.5	106.82	0.0917
イチイ	479.0	37	4.06	28.4	1319.6	141.31	0.0693
トタラ	498.1	37	4.14	29.0	1372.1	145.93	0.0666
キイチゴ属	586.9	61	3.50	31.5	1622.0	173.13	0.0567
ソルバス	659.4	61	3.71	33.4	1822.5	194.53	0.0505
ナンヨウスギ	821.1	61	4.14	37.3	2269.4	242.24	0.0406
レッドウッド	996.2	61	4.56	41.0	2753.2	293.88	0.0334

AAAC

標準：BS 3242

コード名	公称面積	ワイヤーの数	直径		重さ	定格強度	最大DC 20℃での抵抗
コード名	公称面積	ワイヤーの数	ワイヤー	条件	重さ	定格強度	最大DC 20℃での抵抗
	mm2		んん	んん	Kg / km	KN	Ω/ km
箱	15	7	1.85	5.55	51	5.37	1.7495
アカシア	20	7	2.08	6.24	65	6.80	1.3840
アーモンド	25	7	2.34	7.02	82	8.61	1.0934
シダー	30	7	2.54	7.62	97	10.14	0.9281
-	35	7	2.77	8.31	115	12.05	0.7804
モミ	40	7	2.95	8.85	131	13.67	0.6880
ヘーゼル	50	7	3.30	9.90	164	17.11	0.5498
松	60	7	3.61	10.83	196	20.48	0.4594
-	70	7	3.91	11.73	230	24.02	0.3917
柳	75	7	4.04	12.12	245	25.65	0.3669
-	80	7	4.19	12.57	264	27.58	0..3441
-	90	7	4.44	13.32	298	31.12	0.3023
オーク	100	7	4.65	13.95	325	33.98	0.2769
-	100	19	2.82	14.1	326	33.93	0.2787
桑	125	19	3.18	15.9	415	43.12	0.2192
灰	150	19	3.48	17.4	497	51.64	0.1831
エルム	175	19	3.76	18.8	580	60.30	0.1568
ポプラ	200	37	2.87	20.09	659	88.41	0.1385
-	225	37	3.05	21.35	744	77.24	0.1227
シカモア	250	37	3.22	22.54	835	86.64	0.1093
ウパス	300	37	3.53	24.71	997	103.50	0.09156
クルミ	350	37	3.81	26.67	1162	120.53	0.07860
イチイ	400	37	4.06	28.42	1319	136.85	0.06921
トタラ	425	37	4.14	28.98	1372	142.33	0.06656
キイチゴ属	500	61	3.50	31.5	1620	167.71	0.05662
ソルバス	659.4	61	3.71	33.4	1822.5	194.53	0.0505
ナンヨウスギ	700	61	4.14	37.26	2266	234.50	0.04047

AAAC

標準：DIN 48201

コード番号	計算された面積	ワイヤーの数	直径		重さ	定格引張強さ	最大DC 20℃での抵抗
コード番号	計算された面積	ワイヤーの数	ワイヤー	条件	重さ	定格引張強さ	最大DC 20℃での抵抗
mm2	mm2		んん	んん	Kg / km	daN	Ω/ km
16	15.89	7	1.70	5.1	43	444	2.0910
25	24.25	7	2.10	6.3	66	677	1.3703
35	34.36	7	2.50	7.5	94	960	0.9669
50	49.48	7	3.00	9.0	135	1382	0.6714
50	48.35	19	1.80	9.0	133	1350	0.6905
70	65.81	19	2.10	10.5	181	1838	0.5073
95	93.27	19	2.50	12.5	256	2605	0.3579
120	116.99	19	2.80	14.0	322	3268	0.2854
150	147.11	37	2.25	15.8	406	4109	0.2274
185	181.62	37	2.50	17.5	500	5073	0.1842
240	242.54	61	2.25	20.3	670	6774	0.1383
300	299.43	61	2.50	22.5	827	8363	0.1120
400	400.14	61	2.89	26.0	1104	11176	0.0838
500	499.63	61	3.23	29.1	1379	13960	0.06709
625	626.20	91	2.96	32.6	1732	17490	0.0540
800	802.09	91	3.35	36.9	2218	22402	0.0418
1000	999.71	91	3.74	41.1	2767	27922	0.0335

AAAC（A2導体の特性）

標準：IEC 61089

コード番号	計算された領域	ワイヤーの数	ワイヤーの直径	条件の直径	線形質量	定格強さ	Max.DC 抵抗 20℃で
mm2	mm2		んん	んん	kg / km	kN	Ω/ km
16	18.4	7	1.83	5.49	50.4	5.43	1.7896
25	28.8	7	2.29	6.87	78.7	8.49	1.1453
40	46.0	7	2.89	8.67	125.9	13.58	0.7158
63	72.5	7	3.63	10.8	198.3	21.39	0.4545
100	115	19	2.78	13.9	316.3	33.95	0.2877
125	144	19	3.10	15.5	395.4	42.44	0.2302
160	184	19	3.51	17.55	506.1	54.32	0.1798
200	230	19	3.93	19.65	632.7	67.91	0.1439
250	288	19	4.39	21.95	790.8	84.68	0.1151
315	363	37	3.53	24.71	998.9	106.95	0.0916
400	460	37	3.98	27.86	1268.4	135.81	0.0721
450	518	37	4.22	29.54	1426.9	152.79	0.0641
500	575	37	4.45	31.15	1585.5	169.76	0.0577
560	645	61	3.67	33.03	1778.4	190.14	0.0516
630	725	61	3.89	35.01	2000.7	213.90	0.0458
710	817	61	4.13	37.17	2254.8	241.07	0.0407
800	921	61	4.38	39.42	2540.6	271.62	0.0361
900	1036	91	3.81	41.91	2861.1	305.58	0.0632
1000	1151	91	4.01	44.11	3179.0	339.53	0.0289
1120	1289	91	4.25	46.75	3560.5	380.27	0.0258
1252	1439	91	4.49	49.39	3973.7	424.41	0.0231

AAAC（A3導体の特性）

標準：IEC 61089

コード番号	計算された領域	ワイヤーの数	ワイヤーの直径	条件の直径	線形質量	定格強さ	Max.DC 抵抗 20℃で
mm2	mm2		んん	んん	kg / km	kN	Ω/ km
16	18.6	7	1.84	5.52	50.8	6.04	1.7896
25	29.0	7	2.30	6.90	79.5	9.44	1.1453
40	46.5	7	2.91	8.73	127.1	15.10	0.7158
63	73.2	7	3.65	10.95	200.2	23.06	0.4545
100	116	19	2.79	13.95	319.3	37.76	0.2877
125	145	19	3.12	15.6	399.2	47.20	0.2302
160	186	19	3.53	17.65	511.0	58.56	0.1798
200	232	19	3.95	19.75	638.7	73.20	0.1439
250	290	19	4.41	22.05	798.4	91.50	0.1151
315	366	37	3.55	24.85	1008.4	115.29	0.0916
400	465	37	4.00	28.0	1280.5	146.40	0.0721
450	523	37	4.24	29.68	1440.5	164.70	0.0641
500	581	37	4.47	31.29	1600.6	183.00	0.0577
560	651	61	3.69	33.21	1795.3	204.95	0.0516
630	732	61	3.91	35.19	2019.8	230.58	0.0458
710	825	61	4.15	37.35	2276.2	259.86	0.0407
800	930	61	4.40	39.6	2564.8	292.80	0.0361
900	1046	91	3.83	42.13	2888.3	329.40	0.0321
1000	1162	91	4.03	44.33	3209.3	366.00	0.0289
1120	1301	91	4.27	46.97	3594.4	409.92	0.0258
