Aacコンダクター

ステートグリッドの指定導体サプライヤー、導体ケーブル分野で15年以上の経験。GB（中国規格）、IEC、BS、ASTM、DINなどのさまざまな規格に従って製造できます。

お問い合わせを送る

説明

フルネームのAACコンダクター：ALL ALUMINUM STRANDED CONDUCTOR、

中国の標準によるタイプ名：JL
ホットエクスポート先：フィリピン、インドネシア、アラブ首長国連邦、サウジアラビア、南アフリカ、ナイジェリア、ケニア、アフリカの多くの国

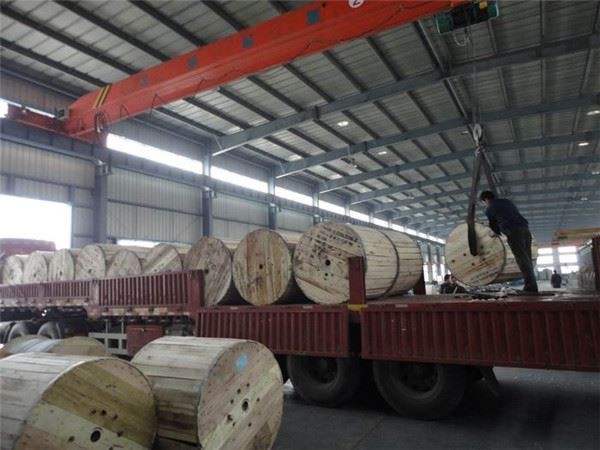

梱包方法：木製ドラムまたは木製スチールドラム
Aacコンダクターの配達：少なくとも1日あたり50kmの生産

AacコンダクターAAC標準GB / T 1179-2008

領域	ピース/直径	直径	最大抵抗 20℃で	計算力	重さ
んん²	んん	んん	Ω/ km	KN	kg / km
10	7/1.35	4.05	2.8633	1.95	27.4
16	7/1.71	5.12	1.7896	3.04	43.8
25	7/2.13	6.40	1.1453	4.50	68.4
40	7/2.70	8.09	0.7158	6.80	109.4
63	7/3.39	10.2	0.4545	10.39	172.3
100	19/2.59	12.9	0.2877	17.00	274.8
125	19/2.89	14.5	0.2302	21.25	343.6
160	19/3.27	16.4	0.1798	26.40	439.8
200	19/3.66	18.3	0.1439	32.00	549.7
250	19/4.09	20.5	0.1151	40.00	687.1
315	37/3.29	23.0	0.0916	51.97	867.9
400	37/3.71	26.0	0.0721	64.00	1102.0
450	37/3.94	27.5	0.0641	72.00	1239.8
500	37/4.15	29.0	0.0577	80.00	1377.6
560	37/4.39	30.7	0.0515	89.60	1542.9
630	61/3.63	32.6	0.0458	100.80	1738.3
710	61/3.85	34.6	0.0407	113.60	1959.1
800	61/4.09	36.8	0.0361	128.00	2207.4
900	61/4.33	39.0	0.0321	144.00	2483.3
1000	61/4.57	41.1	0.0289	160.00	2759.2
1120	91/3.96	43.5	0.0258	179.20	3093.5
1250	91/4.18	46.0	0.0231	200.00	3452.6
1400	91/4.43	48.7	0.0207	224.00	3866.9
1500	91/4.58	50.4	0.0193	240.00	4143.1

AAC

標準：ASTM B231

コード名	総面積		撚り線と線径んん	線形質量 kg / km	全径んん	公称破壊荷重 daN	最大 20℃でのDC抵抗 ≤Ω/k
コード名	AWGまたはMCM	んん²	撚り線と線径んん	線形質量 kg / km	全径んん	公称破壊荷重 daN	最大 20℃でのDC抵抗 ≤Ω/k
ピーチベル	6	13.29	7/1.554	37	4.67	249	2.1692
ローズ	4	21.16	7/1.961	58	5.89	396	1.3624
虹彩	2	33.61	7/2.474	93	7.42	597	0.8577
パンジー	1	42.39	7/2.776	117	8.33	732	0.6801
ポピー	1/0	53.48	7/3.119	147	9.36	873	0.5390
アスター	2/0	67.42	7/3.503	186	10.51	1100	0.4276
フロックス	3/0	85.03	7/3.932	234	11.80	1347	0.3390
オクスリップ	4/0	107.23	7/4.417	296	13.26	1698	0.2688
バレリアン	250	126.71	19/2.931	349	14.57	2062	0.2275
Sneezewort	250	126.71	7/4.80	349	14.4	2007	0.2275
月桂樹	266.8	135.16	19/3.01	373	15.05	2200	0.2133
デイジー	266.8	135.16	7/4.96	373	14.9	2141	0.2133
牡丹	300	152.0	19/3.193	419	15.97	2403	0.1896
チューリップ	336.4	170.45	19/3.381	470	16.91	2695	0.1691
水仙	350	177.35	19/3.447	489	17.24	2804	0.1625
カンナ	397.5	201.42	19/3.673	555	18.36	3184	0.1431
ゴールデンタフト	450	228	19/3.909	629	19.55	3499	0.1264
シリンガ	477	241.68	37/2.882	666	20.19	3849	0.1193
宇宙	477	241.68	19/4.023	666	20.12	3708	0.1193
ヒヤシンス	500	253.35	37/2.951	698	20.65	4035	0.1138
百日草	500	253.35	19/4.12	698	20.6	3888	0.1138
ダリア	556.5	282	19/4.346	777	21.73	4327	0.1022
ヤドリギ	556.5	282	37/3.114	777	21.79	4362	0.1022
メドウスイート	600	304	37/3.233	838	22.63	4703	0.0948
蘭	636	322.25	37/3.33	888	23.31	4985	0.0894
ツボサンゴ	650	329.35	37/3.366	908	23.56	5095	0.0875
国旗	700	354.71	61/2.72	978	24.48	5146	0.0813

AAC導体規格：ASTM B231

コード名	総面積		撚り線と線径んん	全径んん	線形質量 kg /質量	公称破壊荷重 daN	最大 20℃でのDC抵抗 ≤Ω/ km
コード名	AWGまたはMCM	んん²	撚り線と線径んん	全径んん	線形質量 kg /質量	公称破壊荷重 daN	最大 20℃でのDC抵抗 ≤Ω/ km
バーベナ	700	354.71	37/3.493	24.45	978	5487	0.0813
ナスタチウム	715.5	362.58	61/2.75	24.76	1000	5874	0.0795
バイオレット	715.5	362.58	37/3.533	24.74	1000	5609	0.0795
ガマ	750	380	61/2.817	25.35	1048	5985	0.0759
ペチュニア	750	380	37/3.617	25.32	1048	5875	0.0759
ライラック	795	402.84	61/2.90	26.11	1111	6345	0.0715
アービュートス	795	402.84	37/3.724	26.06	1111	6232	0.0715
キンギョソウ	900	456.06	61/3.086	27.78	1257	6978	0.0632
鶏冠	900	456.06	37/3.962	27.73	1257	6848	0.0632
アキノキリンソウ	954	483.42	61/3.177	28.6	1333	7896	0.0596
マグノリア	954	483.42	37/4.079	28.55	1333	7258	0.0596
カメリア	1000	506.71	61/3.251	29.36	1397	7753	0.0569
ヤナギタンポ	1000	506.71	37/4.176	29.23	1397	7608	0.0569
ラークスパー	1033.5	523.68	61/3.307	29.76	1444	8012	0.0550
ブルーベル	1033.5	523.68	37/4.244	29.72	1444	7863	0.0550
マリーゴールド	1113	563.93	61/3.432	30.89	1555	8628	0.0511
サンザシ	1192.5	604.26	61/3.551	31.05	1666	9245	0.0477
水仙	1272	644.51	61/3.668	33.02	1777	9861	0.0477
コロンバイン	1351.5	684.84	61/3.78	34.01	1888	10478	0.0421
カーネーション	1431	725.10	61/3.89	35.03	1999	10768	0.0398
グラジオラス	1510.5	765.35	61/4.00	35.09	2110	11365	0.0376
ハルシャギク	1590	805.68	61/4.099	36.51	2221	11964	0.0358
ジャスミン	1750	886.71	61/4.302	38.72	2445	13168	0.0325
カウスリップ	2000	1013.42	91/3.76	41.40	2791	15300	0.0285
ルパン	2500	1266.67	91/4.21	46.30	3524	18700	0.0230
トリリウム	3000	1520.13	127/3.90	50.75	4232	22500	0.0192
ブルーボンネット	3500	1773.50	127/4.21	54.80	4985	26200	0.0166

AAC規格：BS215パート1

名目ミョウバン領域んん²	座礁とワイヤー直径んん	断面積んん²	約。重さ Kg / km	全径んん	Max..DC 抵抗 20℃で ≤Ω/ km	計算された負荷を壊す da N	最後の係数弾力性の hbar	線膨張係数 /℃
22	7/2.06	23.33	64	6.18	1.227	399	5900	23×10﹣⒍
25	3/3.35	26.40	73	7.2	1.081	411	5900	23×10﹣⒍
25	7/2.21	26.8	73	6.6	1.066	459	5900	23×10﹣⒍
30	3/3.66	31.6	86	7.9	0.9082	486	5900	23×10﹣⒍
35	7/2.59	37.0	101	7.8	0.7762	603	5900	23×10﹣⒍
40	7/2.79	42.8	117	8.4	0.6689	687	5900	23×10﹣⒍
50	7/3.10	52.83	145	9.30	0.5419	828	5900	23×10﹣⒍
60	7/3.40	63.55	174	10.20	0.4505	990	5900	23×10﹣⒍
70	7/3.66	73.7	202	11.0	0.3881	1134	5900	23×10﹣⒍
75	7/3.78	78.5	215	11.4	0.3644	1194	5900	23×10﹣⒍
80	7/3.91	84.1	230	11.7	0.3406	1278	5900	23×10﹣⒍
90	7/4.17	95.6	262	12.5	0.2994	1453	5900	23×10﹣⒍
100	7/4.39	106.0	290	13.17	0.2702	1600	5900	23×10﹣⒍
100	19/2.67	106.0	293	13.4	0.2704	1742	5600	23×10﹣⒍
125	7/4.90	132.0	361	14.7	0.2169	1944	5900	23×10﹣⒍
150	7/5.36	157.9	432	16.1	0.1818	2385	5900	23×10﹣⒍
150	19/3.25	157.9	434	16.25	0.1825	2570	5600	23×10﹣⒍
175	19/3.53	186	512	17.7	0.1547	2863	5600	23×10﹣⒍
200	19/3.78	213.2	587	18.9	0.1349	3240	5600	23×10﹣⒍
225	19/3.99	236.9	652	20.0	0.1211	3601	5600	23×10﹣⒍
250	19/4.22	265.7	731	21.10	0.1083	4040	5600	23×10﹣⒍
300	19/4.65	322.7	888	23.25	0.08916	4875	5600	23×10﹣⒍
350	37/5.00	373.2	1027	25.0	0.07711	5637	5600	23×10﹣⒍
350	19/3.58	373.3	1029	25.1	0.07741	5745	5600	23×10﹣⒍
400	37/5.36	428.5	1179	26.8	0.06710	6473	5600	23×10﹣⒍
400	37/3.78	415.2	1145	26.46	0.06944	6310	5600	23×10﹣⒍
450	37/4.09	486.9	1342	28.6	0.05931	7401	5600	23×10﹣⒍
500	37/4.27	529.5	1460	29.9	0.05441	7998	5600	23×10﹣⒍
600	37/4.65	628.6	1733	32.6	0.04588	9495	5600	23×10﹣⒍
750	37/5.23	794.6	2191	36.6	0.03627	12010	5600	23×10﹣⒍

AAC導体規格：DIN 48201

名目ミョウバンんん²	計算された領域んん²	座礁とワイヤー直径んん	全径んん	Max.DC 抵抗 20℃で ≤Ω/ km	計算された負荷を壊す daN	約。重さ kg / km
16	15.89	7/1.70	5.1	1.8018	290	44
25	24.25	7/2.10	6.3	1.1808	425	67
35	34.36	7/2.50	7.5	0.8332	585	94
50	49.48	7/3.00	9.0	0.5786	810	135
50	48.36	19/1.80	9.0	0.5950	860	133
70	65.82	19/2.10	10.5	0.4371	1150	181
95	93.27	19/2.50	12.5	0.3084	1595	256
120	117.00	19/2.80	14.0	0.2459	1910	322
150	147.10	37/2.25	15.2	0.1960	2570	406
185	181.60	37/2.50	17.5	0.1587	3105	501
240	242.54	61/2.25	20.2	0.1191	4015	670
300	299.43	61/2.50	22.5	0.09650	4850	827
400	400.14	61/2.89	26.0	0.07221	6190	1105
500	499.83	61/3.23	29.1	0.05781	7600	1381
625	626.20	91/2.96	32.6	0.04625	9690	1733
800	802.10	91/3.35	36.8	0.03611	12055	2219
1000	999.71	91/3.74	41.1	0.02897	14845	2766
