フラットリボンケーブルの説明：
26AWGまたは28AWG1.27mm PHフラットリボンケーブル、UL FLAT RIBBONWIREグレーと赤の線
ULスタイル：2651
定格温度：105℃
定格電圧：300ボルト
難燃剤：VW-1垂直火炎試験
フラット用導体リボンケーブル
材質：錫メッキ銅
AWGサイズ：26AWGゲージ、24ピン
各導体のより線数：7 / 0.16mm
各導体のストランドの敷設：少なくとも0.5インチ
断面積：156サーキュラーミル
信号フラットリボンケーブルの絶縁：
絶縁材料：ポリ塩化ビニル（PVC）灰色ROHS環境材料
断熱材の平均厚さ：9mil
最小断熱材の厚さ：7mil
フラットリボンケーブルの物理的特性：
7日後136℃のエアオーブン
平均引張強度：1500ポンド/インチ2
オリジナルのパーセント：少なくとも70％
平均伸び：200％
オリジナルのパーセント：少なくとも65％
フレキシブルフラット信号ケーブルの電気的特性
スパークテスト：2500ボルト
絶縁耐力試験：最小2000ボルト
導体抵抗：最大148Ω/ KM
絶縁抵抗：最大100MΩ/ KM
容量：40pF / M
インダクタンス：1.45µH / M
伝搬遅延時間：4.2ns / m
8ピン24ピン導体26awg28ゲージフラットリボンワイヤの技術データ
説明：
26AWGまたは28AWG1.27mm PHフラットリボンケーブル、UL FLAT RIBBONWIREグレーと赤の線
ULスタイル：2651
定格温度：105℃
定格電圧：300ボルト
難燃剤：VW-1垂直火炎試験
リボンフラットケーブル用導体
材質：錫メッキ銅
AWGサイズ：26AWGゲージ、24ピン
各導体のより線数：7 / 0.16mm
各導体のストランドの敷設：少なくとも0.5インチ
断面積：156サーキュラーミル
フラットリボンケーブルの絶縁：
絶縁材：ポリ塩化ビニル（PVC）グレーROHS環境材料
断熱材の平均厚さ：9mil
最小断熱材の厚さ：7mil
フラットリボンワイヤーの物理的特性：
7日後136℃のエアオーブン
平均引張強度：1500ポンド/インチ2
オリジナルのパーセント：少なくとも70％
平均伸び：200％
オリジナルのパーセント：少なくとも65％
フレキシブル信号フラットリボンケーブルの電気的特性
スパークテスト：2500ボルト
絶縁耐力試験：最小2000ボルト
導体抵抗：最大148Ω/ KM
絶縁抵抗：最大100MΩ/ KM
容量：40pF / M
インダクタンス：1.45µH / M
伝搬遅延時間：4.2ns / m
8ピン24ピン導体26awg28ゲージフラットリボンワイヤの技術データ
コード化 | 番号 | 導体のサイズ | 厚さ | 幅 | 許容可能 | |
番号 | コアの | （AWG） | 構成 | （mm±0.1） | 許容範囲 （んん） | |
TA-08 | 8 | 26 | 7/0.16±0.008mm | 0.90 | 10.16mm | ±0.20 |
TA-24 | 24 | 26 | 7/0.16±0.008mm | 0.90 | 30.48mm | ±0.20 |

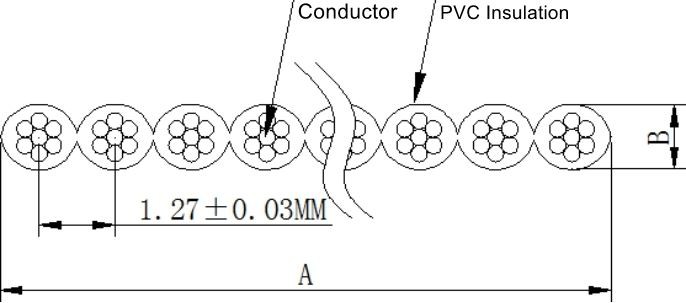

8ピンフラットリボンケーブルの図面
UL 2651 8芯、9芯、...... 30芯、40芯、50芯、60芯から64芯までの技術仕様（28AWGグレーフラットリボンケーブル付き）
ULスタイル | 最高使用温度 | 最大動作電圧 | 指揮者数 | 導体サイズ | 仕上がり外径 | ||
サイズ | 銅線番号/線径 | 厚さ mm±0.05 | 幅 mm±0.2 | ||||
AWG | 番号/mm±0.05 | ||||||
2651 | 105℃ | 300V | 8 | 28 | 7/0.127 | 0.90 | 10.16 |
9 | 28 | 7/0.127 | 0.90 | 11.43 | |||
10 | 28 | 7/0.127 | 0.90 | 12.70 | |||
12 | 28 | 7/0.127 | 0.90 | 15.24 | |||
14 | 28 | 7/0.127 | 0.90 | 17.78 | |||
16 | 28 | 7/0.127 | 0.90 | 20.32 | |||
20 | 28 | 7/0.127 | 0.90 | 25.40 | |||
26 | 28 | 7/0.127 | 0.90 | 33.02 | |||
30 | 28 | 7/0.127 | 0.90 | 38.10 | |||
34 | 28 | 7/0.127 | 0.90 | 43.18 | |||
40 | 28 | 7/0.127 | 0.90 | 50.80 | |||
50 | 28 | 7/0.127 | 0.90 | 63.50 | |||
60 | 28 | 7/0.127 | 0.90 | 76.20 | |||
64 | 28 | 7/0.127 | 0.90 | 81.28 | |||
