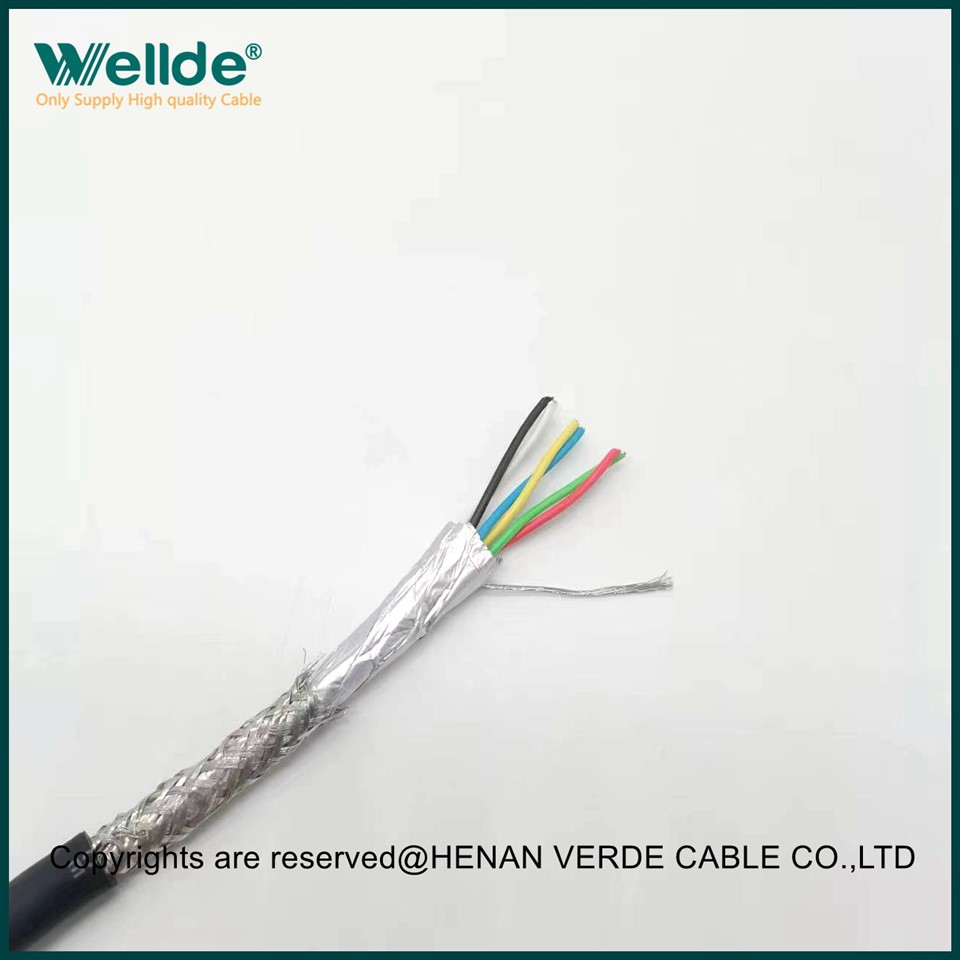

3ペアツイストシールドケーブル

1.導体材質：錫メッキ銅
2.20度での導体抵抗：59.4Ω/km
3.10人以上のプロフェッショナルチーム

お問い合わせを送る

説明

1.製品説明

当社のツイストペアシールドケーブルは、電磁干渉を回避または最小限に抑える必要がある用途に最適です。このケーブルは、電磁干渉を低減するために撚り合わされた 2 本の絶縁ワイヤと、ツイストペアを囲んで外部ノイズから保護するシールド層で構成されています。シールド層はアルミホイルとドレインワイヤでできており、優れたシールド効果を発揮します。

当社のツイストペアシールドケーブルは、18 AWG と 22 AWG の両方のサイズで提供されており、さまざまな用途に必要な汎用性を提供します。18 AWG サイズは、より高い電流容量を必要とする用途に最適で、22 AWG サイズは、より低い電圧または電流の用途に最適です。ケーブルは PVC ジャケットでコーティングされており、ケーブルの耐久性、柔軟性、長寿命を保証します。このタイプのケーブルは、通信システム、データセンター、制御システム、発電装置などの重要な用途に最適です。また、温度変化や化学物質への暴露などの厳しい環境条件に耐えることができるため、産業環境での使用にも適しています。

2.製品データ

検査項目		コンテンツ	ユニット	標準値	実際の測定結果	決める	述べる
建設工事の検査	導体	合計要素	いいえ。	19	19	わかりました
		単線径	んん	0.160±0.008	0.160 0.159 0.160 0.160 0.159	わかりました
		テクスチャ	N/A	錫メッキ銅	錫メッキ銅	わかりました
	絶縁	外径	んん	1.60±0.05	1.62 1.61 1.60 1.63 1.60	わかりました
	絶縁	色	N/A	赤/緑、青/黄、黒/白	赤/緑、青/黄、黒/白	わかりました
	接地電極	合計要素	いいえ。	19	19	わかりました
		単線径	んん	0.160±0.008	0.160 0.160 0.159 0.159 0.160	わかりました
		テクスチャ	N/A	錫メッキ銅	錫メッキ銅	わかりました
	編み込み	合計要素	いいえ。	16*8	16*8	わかりました
		単線径	んん	0.127±0.008	0.124 0.123 0.123 0.123 0.123	わかりました
		テクスチャ	N/A	錫メッキ銅	錫メッキ銅	わかりました
	ジャケット	直径	んん	8.40±0.20	8.50 8.50 8.50 8.52 8.45	わかりました
	ジャケット	色	N/A	比較サンプル	色のパターンと一致する	わかりました
	レタリング	コンテンツを印刷する	N/A	仕様に従って	仕様に従って	わかりました
性能テスト
シリアルナンバー	検査項目		ユニット	標準値	実際の測定結果	決める	述べる
1	導体抵抗（20度）		Ω/km	59.4(最大)	49.60 49.55 49.45 49.50 49.25	わかりました
2	特性インピーダンス		kgfの	100±10 Ω	95 93 96	わかりました
